NGC7822,Test QHY 367C b/w mode


 20 de septiembre 2019
Telescopio Superopocromático TMB 130/780 CNC II.
Reductor / aplananador Massimo Riccardi x0,75 de 81 mm.
Focal 585 mm a F4,5.
Montura Takahashi EM200 Temma2.
Cámara   COLD CMOS QHY 367C .
Guiado con la cámara principal, OAG con cámara QHY5 LII.
Temperatura sensor de - 10ºC
Exposiciones 13x 600" Bin2.
Software  SGPro, Pixinsight 1.8.4.

Alrededores de la Flaming Star Nebula




En esta fotografía se puede observar los detalles en la constelación de Auriga, a la izquierda arriba hacia abajo la  nebulosa IC401 conocida por el nombre de "Flaming Star Nebula" , es una nebulosa de emisión y reflexión que rodea la estrella azul AE Aurigae. tenemos tambien la nebulosa IC410 abajo centro y a IC417 izquierda. Arriba en la esquina izquierda se puede ver el cumulo abierto de estrellas conocido como "starfish"

Fotografía captada el 25 de octubre 2019, Sierra norte de Sevilla, España, con el siguiente equipo y características:
Telescopio Superapocromático TMB 130/780 CNC II.
Reductor / aplananador Massimo Riccardi x0,75 de 81 mm.
Focal 585 mm a F4,5.
Montura Takahashi EM200 Temma2.
Cámara  COLD CMOS QHY 367C .
Guiado con la cámara principal, OAG con cámara QHY5 LII.
Temperatura sensor de - 10ºC
Exposiciones 10x 900". RGB, ninguna Ha
Software  SGPro, Pixinsight 1.8.4, CS 4.

➥ Fotografía en alta resolución

Review of COLDMOS QHY 367C ( English)


Hello, I will perform an analysis of the new specialized camera for Astrophotography of the manufacturer QHYCCD, it is the model COLDMOS QHY367, color "one shoot color" (OSC) and Full Frame with a resolution of 36 Megapixels. Use the same clip as the one used in the Nikon 810 camera.
  • CMOS Sensor: Sony IMX094 Color CMOS
  • CMOS Size: 36mm*24mm full frame
  • Pixel Size: 4.88um*4.88um
  • Resolution 5.984x3.366
  • Full Well: 56ke-
  • Shutter: Electric rolling shutter
  • Exposure Time: 60us-3600 sec
  • Max Frame Rate (for both 8bit and 14bit): 3.2FPS@Full Resolution.
  • AD Convert : 14BIT
  • Readout Noise: 3.2e@Low gain. 2.4e@unity gain
  • Maximum Dynamic Range: More than 17000. >14 STOP
  • Mechanical Interface: M54/0.75 female thread
  • Optic window heater: Yes
  • TEC 2-stage TEC: -35C below ambient
  • Optic Glass Window : AR+AR Clear glass
  • Silicon gel socket: Yes
  • Weight(Camera only): 788g
The technology of refrigerated CMOS sensors, are having better performance, achieved and surpassing the traditional CCD, in size, lower reading noise, higher fullwell (ability to capture photons) and lower cost, with excellent photographic results.

In addition, manufacturers are making, as in this QHY367C, the incorporation of more advanced electronics that incorporate intermediate DDR3 memory buffers that speed up complete discharges in less than 1 second and at lower power consumption.

SONY IMX094

UNBOXING

Coming directly from Hong Kong, the courier took the perfectly packaged package 3 days. Inside came the characteristic white box of QHYCCD illustrated with constellations. The camera body is cylindrical with a very good finish and quality in which the vision of full frame sensor (24x36mm) stands out. The cylindrical body is oriented for use in Hiperstar systems in catadrioptic telescopes.

The following items came in the box:

  • QHY 367C camera
  • Camera cover
  • Rotator ring adapter.
  • M54 adapter with 2 "barrel.
  • USB 3.0 cable
  • Cable and 6A 12V power supply to connect to 220V AC.
  • Extension cable with double Jack DC type connector, one of them with thread. for the camera.
  • Desiccant tube with silica bag.
A metal cover is missing that protects the sensor when it is already mounted with the OAG

CAJA QHYCCD
SE APRECIA EL SENSOR FULL FRAME 36X24MM



CUERPO QHY 367C
I also requested that they provide me with the following accessories.
  • 010094 QHYOAG-M
  • 020079 M54 (F) Medium spacer with 6 holes.
  • 020076 Spacer to install 2 "M56 filter Part A
  • 020077 Spacer to install 2 "M56 filter Part B
The OAG is an accessory used to mount a tracking camera type QHY5II, QHY5LII, using the same optical axis of the main telescope,

The spacers are used to ensure the distance required by the telescope's reducer / flattener and prevent spherical aberrations. They are composed of 6 spacers of different thicknesses to use the necessary ones to ensure the correct distance. The last two adapters are used to place in the middle of the two a 2 "filter, of the IR / IV type, anti pollution, narrow band.

Telescope installation is done using the M54 thread (H)

QHY 367C, QHY OAG Instalados. TMB 780/780 y Takahashi EM 200 Temma2
Closer View
PERFORMANCE



Phase 1: Analysis of the Bias / darks

Taking a Bias shot at -10º bin1 the result is the one attached.
  • Uniformity of distribution without gradients
  • Low reading noise.

QHY 367C BIAS -10ºC
Similarly the Dark at.-10ºC, 900 seconds Bin1 has the same characteristics of low noise and uniformity, detecting a small Amp Glow on the left.

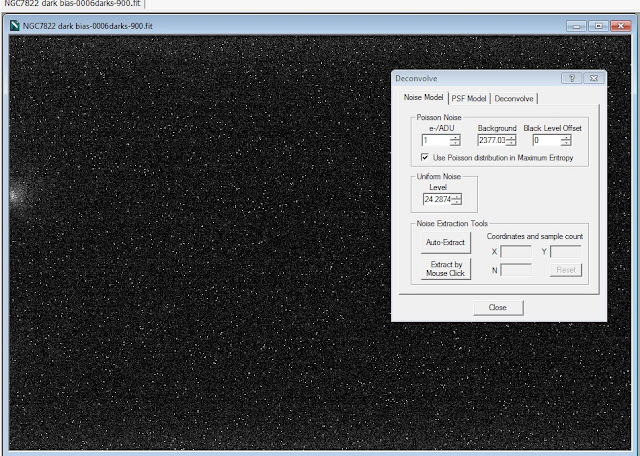

QHY 367C DARK -10ºC  900 SEG.

Phase 2: Black and White Analysis

In this phase I wanted to exploit the capabilities in black and white, for this I rely on using the Bin2 format. If it is true that with this format I will have a 1/4 of the resolution of the sensor format, which together with the bayer matrix, another 1/4 would have 2.3Mpx instead of 36.7 Mp, but I want to find out the performance in Sensitivity, resolution and thermal noise of this sensor. In this Bin2 being a color camera with an RGGB configuration of Bayer Matrix, when Debayeriza it becomes directly a Black and white photograph. I want to exploit the details and the appearance of artifacts, in black and white they are better appreciated.

The astronomical objective for the test has been intentionally a weak nebula with high emission content in Ha, in order to detect the limitations of the camera on very weak objects, specifically the NGC7822, emission nebula.

The data of the exhibits are: 13 exposures of 10 minutes to Bin2. That is 2.5 hours of effective exposure time, well below the more than 4 hours required at least in a monochrome camera for similar results.

EQUIPO
  • Takahashi EM200 Temma2
  • TMB superapocromatic 130/780 CNC II with a reducer at 585mm.
  • Pixinsight 1.8



The result of the image once processed highlights:

  • Even being a photograph of Bin 2, it has a high resolution without pixelation or loss of detail.
  • The stars appear punctual, even better to experience with monochrome cameras.
  • A very high sensitivity is BIn2, we will have to see the results at Bin1 and color.
  • High depth of field
  • Complete removal of artifacts in any part of the photograph, so it has not required aesthetic modifications.
  • In the process the noise elimination has been very slight
  • Complete absence of Amp Glow.
  • Calibrated with Darks, Bias, Flats with flat image results without residual gradients.

The high black and white performance makes the use of narrowband filters type Ha, Oiii, SII very viabl

Phase 3: Color results analysis

Finally, I present the final results made in another shooting session to Bin1, that is to say in full color and of the same object, slightly varying the framing.

11 exposures of 15 minutes, 2 hours and 45 minutes total capture., The equipment is the same.




  • No artifacts, dead spots or hot spots are detected throughout the photograph.
  • The color balance is very accurate, slight calibrations with a natural color balance have been needed.
  • Very smooth pain transitions.
  • The processing has been much simpler by eliminating the combination of RGB and luminance channels.
  • To take into account that the color calibration must be done with the result of stacking without stretching.
  • As can be seen, the detail is enormous, without differences to the results in a monochrome CCD.
As can be seen, the detail is enormous, without differences to the results in a monochrome CCD.

CONCLUSIONS

I have had and used several monochrome cameras, SBIG ST8300, SBIG STT8300, SBIG STL11000, QHY 16200A, ... and so based on the experience I have, I can compare the results objectively with this camera.

The QHY 357C is a color of 36Mpx resolution, using a Bayer Mask, which means that starting the resolution of a final color photograph falls to 1/4 of 36Mpx, that is to say 9Mpx the equivalent of a monochromatic camera.

The results obtained have been a pleasant surprise because the resolution and resulting details are enormous !!!, with a high quality of colors, very soft, without gradients or artifacts.

The historical discussion between astrophotographers about the pros and cons of color cameras (OSC) versus monochromatic ones makes in this case meaningless, the high resolution of the QHY367C makes the final results, resolution, details, color balance similar or even superior, also adding more ease of use, cost and lower weight ...


I think that the experience acquired after many years of using monochromatic cameras has created some opinion prejudices against OSC cameras, but I was wrong. I can see that the COLDMOS QHY 357C is an excellent product, highly recommended for those astrophotographers who want more simplicity, without the complexity of adding a filter wheel, processed by RBG channel, longer collection and processing time.
    PROS
    • High resolution
    • Low reading noise
    • Low power consumption
    • Great field, full fame
    • Large capacity to capture light.
    • Quick download to the computer (approx. 1 second a 70Mb photo.
    • Simplicity
    • Shorter captures and processing time
    TO IMPROVE
      • The price is high, comparatively lower than a monochrome camera with filter wheel.
      • It is necessary to process in the bayerizado with some care to obtain good results.
      • As an improved aspect, it would incorporate a handle for easy handling and outdated safety.
      • Although the shots have to be increased in time, it is compensated by the absence of captures in each LRGB channel, time is gained and the total time needed is less.
      • It cannot be used for astrometry.
      • Limited for narrowband captures. Usable but loses resolution.






      Nebulosa NGC 7822 ( Primera luz de la QHY 367C )




      La nebulosa NGC 7822 situada en la conselación de Cefeo, es un complejo de formación estelar, con una nebulosa de emisión de hidrógeno alfa Sharpless 171 y joven cumulo de estrellas denominado Berkeley 59. Está a una distnacia de 3.000 años luz, teniendo estrellas no mas vieja de unos millones de años .

      Fotografía captada el 27 de septiembre 2019, Sierra norte de Sevilla, España, con el siguiente equipo y características:
      Telescopio Superapocromático TMB 130/780 CNC II.
      Reductor / aplananador Massimo Riccardi x0,75 de 81 mm.
      Focal 585 mm a F4,5.
      Montura Takahashi EM200 Temma2.
      Cámara   COLD CMOS QHY 367C .
      Guiado con la cámara principal, OAG con cámara QHY5 LII.
      Temperatura sensor de - 10ºC
      Exposiciones 11x 900".
      Software  SGPro, Pixinsight 1.8.4, CS 4.


      Analisis de la camara QHY 367C (Español)


      Hola, Voy a realizar un análisis de la nueva cámara especializada para Astrofotografía del fabricante QHYCCD, se trata del modelo COLDMOS QHY367 , de  color "one shoot color " (OSC) y  Full Frame con una resolución de 36 Megapixeles. Utiliza el mismo clip que el usado en la cámara Nikon 810.
      • CMOS Sensor: Sony IMX094 Color CMOS
      • CMOS Size: 36mm*24mm full frame
      • Pixel Size: 4.88um*4.88um
      • Resolution 5.984x3.366
      • Full Well: 56ke-
      • Shutter: Electric rolling shutter
      • Exposure Time: 60us-3600 sec
      • Max Frame Rate (for both 8bit and 14bit): 3.2FPS@Full Resolution.
      • AD Convert : 14BIT
      • Readout Noise: 3.2e@Low gain. 2.4e@unity gain
      • Maximum Dynamic Range: More than 17000. >14 STOP
      • Mechanical Interface: M54/0.75 female thread
      • Optic window heater: Yes
      • TEC 2-stage TEC: -35C below ambient
      • Optic Glass Window : AR+AR Clear glass
      • Silicon gel socket: Yes
      • Weight(Camera only): 788g
      La tecnología de sensores CMOS refrigerados, están están teniendo mejores  prestaciones, alcanzado y superando a los tradicionales CCD, en tamaño, menor ruido de lectura, mayor fullwell (capacidad de captar fotones) y menor coste, con resultados fotográficos excelentes

      Además los fabricantes están haciendo,  como en esta QHY367C), la incorporación de una electrónica mas avanzada  que incorpora memorias buffer DDR3 intermedias que agilizan las descargas completas en menos de 1 segundos y a un menor consumo eléctrico.

      SONY IMX094

      DESEMPAQUETADO

      Procedente directamente de Hong Kong el  courier tardo 3 días el paquete perfectamente embalado. En su interior venia la característica caja blanca de QHYCCD ilustrada con constelaciones. El cuerpo de la cámara es cilíndrico con una terminación y calidad muy bueno en la que sobresale la visión de sensor full frame  (24x36mm). El cuerpo cilindrico está orientado para uso en sistemas Hiperstar en telescopios catadriopticos.

      En la caja venian los siguientes elementos:
      • Camara QHY 367C
      • Tapadera para la cámara
      • Adaptador anillo rotador.
      • Adatador M54 a barrilete 2".
      • Cable USB 3.0
      • Cable y fuente de alimentación 6A 12V para conectarlo a 220V AC.
      • Cable extensor con doble conector tipo Jack DC, uno de ellos con rosca. para la cámara.
      • Tubo desecante con bolsita de sílica.
      Se echa en falta una tapadera metálica que proteja el sensor para cuando ya esté montada con el OAG

      CAJA QHYCCD
      SE APRECIA EL SENSOR FULL FRAME 36X24MM



      CUERPO QHY 367C
      También solicité que me suministraran los siguientes accesorios.

      010094
       QHYOAG-M
      020079 Espaciador M54(F) Medium con 6 agujeros.
      020076 Espaciador para instalar filtro de 2"  M56 Parte A
      020077 Espaciador para instalar filtro de 2"  M56 Parte B

      EL OAG es un accesorio que sirve para montar una camara de seguimiento tipo QHY5II, QHY5LII, utilizando el mismo eje optico del telescopio principal,

      Los espaciadores se utilizan para asegurar la distancia requerida por el reductor/aplanador del telescopio y evitar que se produzca aberraciones esféricas. Están compuestos de 6 espaciadores de distintos grosores para utilizar los necesarios para asegurar la distancia correcta.  Los dos últimos adaptadores se utilizan para colocar en medio de los dos un filtro de 2", del tipo IR/IV, anti contaminación, banda estrecha.

      La instalación al telescopio se hace mediante la rosca M54 (H)

      QHY 367C, QHY OAG Instalados. TMB 780/780 y Takahashi EM 200 Temma2
      Visión mas cercana

      RENDIMIENTO

      Fase 1: Análisis de los Bias/darks

      Haciendo una toma Bias a -10º bin1 el resultado es el que adjunto.
      • Uniformidad de la distribución sin gradientes
      • Bajo Ruido de lectura.

      QHY 367C BIAS -10ºC

      De igual forma el Dark a .-10ºC , 900 segundos Bin1 tiene las mismas caracteristicas de bajo ruido y uniformidad, detectándose un  pequeño Amp Glow a la izquierda.

      QHY 367C DARK -10ºC  900 SEG.

      Fase 2: Análisis en Blanco y negro

      En esta fase he querido explotar las capacidades en blanco y negro, para ello me baso en utilizar el formato Bin2. Si es cierto que con este formato tendré un 1/4 de la resolución del formato del sensor, que unido a la matrix de bayer,  otro 1/4 tendríamos 2,3Mpx  vez de los 36,7 Mp, pero quiero averiguar el rendimiento en sensibilidad, resolución y ruido térmico de este sensor. En este Bin2 al ser una cámara de color con una configuración RGGB de Matriz de Bayer, cuando se Debayeriza se convierte directamente en fotografía en Blanco y negro. Quiero explotar los detalles y la aparición de artefactos, en en blanco y negro se aprecian mejor.

      El objetivo astronómico para la prueba intencionadamente ha sido una nebulosa débil con alto contenido en emisiones en Ha, con el objeto de detectar las limitaciones de la cámara en objetos muy débiles.En concreto
        la NGC7822, nebulosa de emisión.

      Los datos de la exposiciones son: 13 exposiciones de 10 minutos a Bin2. Es decir 2,5 horas de tiempo efectivo de exposición, muy por debajo de las mas de 4 horas  necesarias el menos en una cámara monocromo para resultados semejantes.

      EQUIPO
      • Takahashi EM200 Temma2
      • TMB superapocromatico 130/780 CNC II con reductor a 585mm.
      • Procesado Pixinsight 1.8


      El resultado de la imagen una vez procesada destaca:
      • Aun siendo una fotografía a Bin 2, tiene una alta resolución sin pixelado ni perdida de detalles.
      • Las estrellas aparecen puntuales, mejor incluso a la experiencia con cámaras monocromáticas.
      • Una altísima sensibilidad, es a BIn2, tendremos que ver los resultados a Bin1 y a color.
      • Una alta profundidad de campo.
      • Eliminación completa de artefactos en cualquier parte de la fotografía, por lo que no ha reuqrido modificaciones estéticas.
      • En el procesado la eliminación del ruido ha sido muy leve
      • Ausencia completa del Amp Glow.
      • Calibrado con Darks, Bias, Flats con resultados de imagen plana sin gradientes residuales.
      • El alto rendimiento en blanco y negro hace muy viable la utilización de filtros banda estrecha tipo Ha, Oiii, SII.
      Fase 3: Análisis resultados en color

      Finalmente presento los resultados definitivos realizada en otra sesión de disparo a Bin1 , es decir a todo color y del mismo objeto, variando levemente el encuadre.

      11 exposiciones de 15 minutos, 2 horas y 45 minutos total de captación., el equipo es el mismo.



      • No se detectan artefactos, puntos muertos o puntos calientes en toda la fotografía.
      • El equilibrio de color es muy exacto, se ha necesitado unas leves calibraciones con un equilibrio natural de colores.
      • Transiciones de dolores muy suaves.
      • El procesado ha sido mucho mas simple al eliminarse la combinación de canales de RGB y luminancia.
      • A tener en cuenta que la calibración del color debe hacerse con el resultado del apilado sin estirar.
      • Como puede observarse, el detalle es enorme, sin diferencias a los resultados en una CCD monocroma.

      CONCLUSIONES

      He tenido y utilizado varias cámaras monocromáticas, SBIG ST8300, SBIG STT8300, SBIG STL11000, QHY 16200A,... y por lo que en base a la experiencia que tengo, puedo comparar los resultados objetivamente con esta cámara..

      La QHY 357C es  a color de 36Mpx de resolución, utilizando una Mascara de Bayer, lo que supone que de partida la resolución de una fotografía final en color bajan a 1/4 de 36Mpx, es decir a 9Mpx el equivalente a una cámara monocromática.

      Los resultados obtenidos me ha supuesto una agradable sorpresa porque la resolución y detalles resultantes son enormes !!!, con una alta calidad de colores, muy suaves, sin gradientes ni artefactos.

      La discusión histórica entre astrofotógrafos sobre los pros y contras de cámaras a color (OSC) frente a las monocromáticas hace que en este caso carezca del sentido, la alta resolución de la QHY367C hace que  los resultados finales, resolución, detalles, equilibrio del color sean parecidos o incluso superiores, añadiéndose ademásmás su facilidad de uso, coste y peso menor...

      Pienso que la experiencia adquirida tras  muchos años de utilizar cámaras monocromáticas me han creado unos prejuicios de opinión frente a las cámaras OSC, pero estaba equivocado. Puedo constatar que la COLDMOS QHY 357C es un excelente producto, muy recomendable para aquellos astrofotógrafos que desean mayor sencillez, sin la  complejidad de añadir de rueda de filtros, procesado por canal RBG, mayor tiempo de captación y procesado.

      PROS
      • Alta resolución
      • Bajo ruido de de lectura
      • Bajo consumo eléctrico.
      • Gran campo,  full fame
      • Gran capacidad de captación de luz.
      • Descarga rápida al ordenador ( apróx. 1 segundo una foto de 70Mb.
      • Simplicidad.
      • Menor tiempo de captura y procesado.

      A MEJORAR
      • El Precio es elevado, comparativamente menor a una cámara monocromática con rueda de filtros.
      • Es necesario procesar en el bayerizado con cierto cuidado para obtener buenos resultados.
      • Como aspecto mejorable incorporaría un asa para fácil manejo y seguridad anticuadas.
      • Aunque las tomas hay que incrementarla en tiempo, se compensa por la ausencia de capturas en cada canal LRGB, se gana tiempo y el total de tiempo necesario es menor.
      • No se puede utilizar para Astrometría.
      • Limitada para capturas en banda estrecha. Utilizable pero pierde resolución.






      Mirando al Cenit del Verano...



      Esta vision abarca una enorme extensión de cielo nocturno, exactamente unos 50ºx70º del cenit en época estival. Se trata de otra gran parte de nuestra Vía Láctea, compuesta de miles de estrellas y multitud de nebulosas. La orientación de la foto, norte es abajo  y podemos ver la estrella de la izquierda que se trata de Vega de la Constelación de la Lira.
      De abajo arriba distinguimos en color rojizo la Nebulosa de la Trompa del Elefante (IC 1396) , mas arriba con una pequeña estrella que es Deneb (constelación  del Cisne) tambien en color rojo la Nebulosa de Norteamérica y la del Pelícano.

      Fotografía captada el 29 de junio 2019, Sierra norte de Sevilla, España, con el siguiente equipo y características:
      Objetivo Samyang 24 mm a F2.
      Montura Star Adventurer.
      Cámara  Canon 5d Mark II modificada filtro Baader.
      Filtro Astronomik CLS XL Clip
      Exposiciones  40 de 30"  a ISO 6400.
      Software   Pixinsight 1.8.4, CS 4. Startools 1.3

      Dened y Sadr



      La fotografía de gran campo de unos 13ºx10º de cielo coge gran parte de la constelación del cisne, en la cual a las dos estrellas principales,  DENEB o alfa (izquierda) está la conocidas Nebulosa de Norteamérica (NGC 7000) y Pelícano (IC5067) y SADR o Gamma Cygnus (derecha) se sitúa la nebulosa de la Mariposa (IC 1318). A la derecha de esta ultima se puede observar una pequeña burbuja, es la Nebulosa Crecent (NGC 6888).

      Fotografía captada el 29 de junio 2019, Sierra norte de Sevilla, España, con el siguiente equipo y características:
      Objetivo Samyang 135 mm a F2.
      Montura Skywatcher Star Adventurer.
      Cámara  Canon 5d Mark II modificada filtro Baader.
      Filtro Astronomik CLS XL Clip. Filtro Optolong Ha 12nm XL Clip .
      Colores originales sin cambios.
      Exposiciones  40 de 30"  a ISO 6400.
      Software   Pixinsight 1.8.4, CS 4. Startools 1.3
